Les principaux éléments de la carte mère

La carte mère est l'élément principal de l'ordinateur, c'est sur elle que l'on branche tous les composants de l'ordinateur.

Il y a 15 éléments importants sur une carte mère :

• Le support pour processeur
• Les connecteurs PCI
• Le connecteur AGP
• Les connecteurs ISA
• Le port parallèle
• Le port série
• Le port PS2
• Le port USB
• Le chipset
• Le connecteur d'alimentation
• Les connecteurs mémoire
• Le connecteur de lecteur de disquette (FLOPPY)
• Les connecteurs IDE
• La pile CMOS
• Le BIOS

Avant l'achat d'une carte mère, il faut toujours se renseigner sur ses caractéristiques comme les connecteurs dont elle dispose.

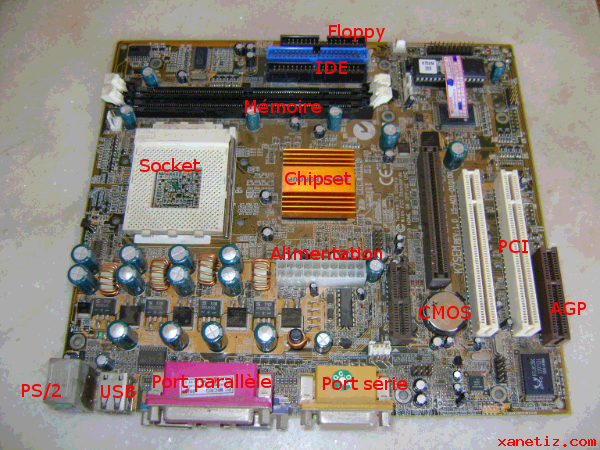

Voilà à quoi ressemble une carte mère :

Le rôle de ces composants

Chaque élément est important sur une carte mère, certains plus que les autres. Voici leurs utilités :

Le connecteur PCI : sert à connecter des cartes qui demandent peu de ressources comme la carte réseau ou la carte son.

Le connecteur AGP : sert à connecter des cartes rapides telles que la carte graphique.

Le connecteur ISA : n'est plus présent sur les PC récents, il sert à connecter des cartes lentes.

Le port parallèle : sert à connecter l'imprimante à la carte mère.

Le port série : sert à connecter les souris série à la carte mère.

Les ports PS2 : sert à connecter la souris ainsi que le clavier à la carte mère.

Le port USB : sert à connecter des périphériques récents tels que les appareils photo numériques, la webcam, etc. Ce qui est pratique sur ce port est que l'on peut brancher des périphériques à chaud (quand le pc est allumé).

Le chipset : il s'agit d'un circuit électronique qui est chargé de coordonner les échanges de données entre les composants du PC. Il est en 2 parties : celui situé vers le processeur appelé NorthBridge (pont nord) se charge du processeur, de la mémoire ainsi que du bus AGP, et celui situé vers les connecteurs PCI est appelé SouthBridge (pont sud) est chargé des bus PCI (et sur les vieux PC du bus ISA), des connecteurs IDE, du connecteur FLOPPY, du BIOS et du port USB.

Le connecteur d'alimentation : il sert à connecter le bloc d'alimentation à la carte mère. Il fournit l'électricité nécessaire aux bon fonctionnement du PC.

Le connecteur mémoire : il peut soit être un connecteur SIMM (ne se trouve plus sur les PC récents) ou un connecteur DIMM. La mémoire se place verticalement sur ces connecteurs. Les barrettes de mémoire DIMM s'insèrent facilement grâce a des leviers.

Le connecteur FLOPPY : sert à connecter une nappes FLOPPY reliant un lecteur de disquette à la carte mère.

Les connecteur IDE : sert à connecter une nappe IDE reliant un lecteur (CD, DVD) ou un disque dur à la carte mère.

La pile CMOS : une petite pile (plate) ne consommant pas beaucoup d'électricité qui sert à garder en mémoire les paramètres d'initialisation de l'ordinateur. Elle sert aussi à faire fonctionner l'horloge interne du PC donc si vous voyer que l'heure fonctionne mal c'est que la pile n'est plus bonne est qu'il faut la changer.

Le BIOS : c'est un petit programme stocké dans une mémoire ROM servant à effectuer des échanges d'informations entre le système d'exploitation (souvent Windows) et la carte mère.

Le support pour processeur

Le support pour processeur est le composant le plus important. Il sert a connecter le processeur sur la carte mère. Il se présente sous 2 formes.

Il y a le slot qui ressemble à un connecteur AGP agrandit. Il a une forme rectangulaire, le processeur se connecte verticalement sur ce type de connecteur.

L'autre support est le socket qui est carré avec beaucoup de petits trous (connecteurs) sur lui. Les 2 grands fabricants de processeurs n'ont pas les mêmes sockets.

Si par exemple vous achetez un processeur Intel et que deux ans plus tard vous décidez de le changer pour un processeur AMD, vous ne pourriez pas parce que les sockets sont différent et donc vous serriez obligé de changer de carte mère et en acheter une ayant un socket pour processeur AMD.

Mais ce qui rend le choix d'une carte mère encore plus dur c'est que dans chaque fabriquant de processeur (je ne parle que des processeurs de la société Intel et AMD) il y a différents sockets.

Chez AMD on distingue entre autres :

• Le socket 462 (s462) : est utilisé pour les processeurs Duron, Sempron et Athlon Xp.
• Le socket 754 (s754) : est utilisé pour les processeurs Sempron et Athlon 64.
• Le socket 939 (s939) : est utilisé pour les processeurs Athlon 64.

Chez Intel on distingue entre autres :

• Le socket 478 (s478) : est utilisé pour les processeurs Celeron, Pentium 4 et Pentium 4 EE (extrême édition).
• Le socket 775 (s775) : est utilisé pour les processeurs Celeron, Pentium 4 et Pentium 4 EE.

Pour résumer

• La carte mère est l'élément le plus important du PC car c'est sur elle que vont se brancher tous les composants comme le processeur ou la mémoire.
• Cette carte ne sera compatible qu'avec un seul constructeur de processeur, Intel ou AMD.
• Vérifiez bien tous les connecteurs présents sur la carte mère avant de l'acheter.
